氣動盾形閘門系統
- 分類：智慧水利
- 作者：
- 來源：
- 發布時間：2021-07-02
- 訪問量：0
【概要描述】氣動盾形閘門系統主要由鋼閘門、氣袋、埋件、空氣壓縮系統和控制系統組成。氣動盾形閘門智能協同控制系統（簡稱：PGC-2000）由計算機、可編程邏輯控制器PLC、通信網絡、各類自動化元器件和閘門控制軟件等組成，系統采用PID和PWM控制壓縮空氣對氣袋充氣或排氣，使閘門升起或倒伏，并配置有高度、流量和水位三種自動模式。
1
1
氣動盾形閘門系統
【概要描述】氣動盾形閘門系統主要由鋼閘門、氣袋、埋件、空氣壓縮系統和控制系統組成。氣動盾形閘門智能協同控制系統（簡稱：PGC-2000）由計算機、可編程邏輯控制器PLC、通信網絡、各類自動化元器件和閘門控制軟件等組成，系統采用PID和PWM控制壓縮空氣對氣袋充氣或排氣，使閘門升起或倒伏，并配置有高度、流量和水位三種自動模式。
- 分類：智慧水利
- 作者：
- 來源：
- 發布時間：2021-07-02
- 訪問量：0
氣動盾形閘門系統主要由鋼閘門、氣袋、埋件、空氣壓縮系統和控制系統組成。氣動盾形閘門智能協同控制系統（簡稱：PGC-2000）由計算機、可編程邏輯控制器PLC、通信網絡、各類自動化元器件和閘門控制軟件等組成，系統采用PID和PWM控制壓縮空氣對氣袋充氣或排氣，使閘門升起或倒伏，并配置有高度、流量和水位三種自動模式。
? 系統功能
★ 形象的監控畫面：以動畫方式模擬所有氣動盾形閘門的狀態和河水的狀態，包括閘門起伏的角度、水位和流水。
★ 安全監視和各類控制：實時顯示氣動盾形閘門的角度、水位、各種壓力值、各種閥和設備的開關狀態等；通過下發命令至PLC以控制各種閥和設備；通過下發命令至PLC設定值以使PLC按設定值自動運行。
★ 操作控制和參數設置的安全保護。
★ 具有信息故障事故和數據越限報警，包括語音報警和對話框報警。
★ 各種查詢功能：事件信息查詢、故障事故查詢和操作記錄查詢。
★ 手動生成年和月運行記錄。
★ 運行記錄的日月年報表生成和打印輸出。
★ 模擬量歷史記錄的日月年曲線顯示。
★ 歷史數據共享，方便與第三方程序接口。
★ 手機短信報警，當系統相關參數超過設置后，自動向手機發送報警信息，提醒用戶關注。
★ 實時視頻監控功能，將遠程視頻信號接到中控室，實時了解現場情況。
★ 手機查看數據以及遠程操控功能
? 系統特點
★ 可以完全倒伏在河底，無水位落差，不影響水生物的上下通過，可以保持河道及生態的連續性，有效維護生態環境。
★ 整套氣動盾形閘門系統有若干模塊化的鋼閘門及氣袋組合而成，攔河寬度不受限制，且中間不需要閘墩，泄水面幾乎與河道寬度一致，可實現大面積高效率泄水。
★ 可應用于城市河流或人工湖，為人們提供了休閑娛樂場所，而溢流時形成的瀑布景觀為城市增添了一道有沒的風景。
★ 開啟高度可以任意調整，可以實現分次破冰，起到防凌汛的目的，可使用于嚴寒地區。
★ 可以通過分段截流來實現防洪、防海水倒灌、蓄水和船閘功能，保證航運。
★ 可以實現分節分段開啟或關閉，所以很容易實現多向分流。
★ 既能手動分控制水位，又能自動控制水位；特別是在洪水泛濫引發斷電時，仍可以通過手動排放氣袋內空氣控制水位安全泄洪。

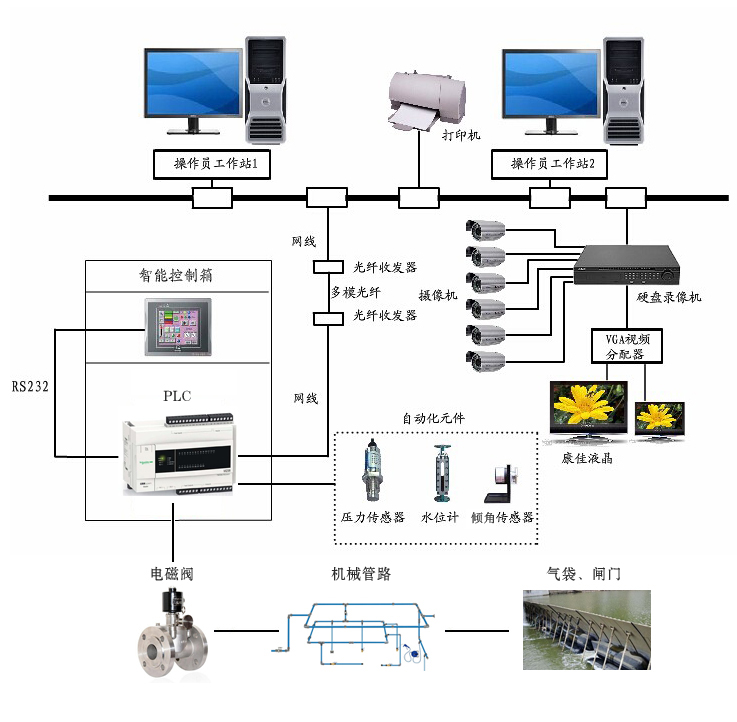

? 系統架構
