配電自動化系統（DAS）是一種可以使配電企業在遠方以實時方式監視、協調和操作配電設備的自動化系統。其內容包括配電網數據采集與監視（SCADA系統）、配電地理信息系統（GIS）和需求側管理(DSM）幾個部分。通過快速故障處理，提高供電可靠性；通過優化運行方式，改善供電質量、提升電網運營效率和效益。
? 系統功能
★ 數據采集：
· 支持各種配電終端、測控儀表的接入，包括FTU、DTU、TTU等。
· 數據采集子系統將采集各種數據，及時提交給數據處理子系統，經過一系列的數據處理后，將處理過的實時數據提交到面向應用的實時數據庫。
· 可以與采集終端交互通訊。
· 支持轉發數據到其它系統。轉發規約采用插件時，可以定制。
· 支持雙網。
· 顯示通道報文。
· 自動監視診斷通道狀態、及終端的通信狀態。
· 自動主備維護功能。
· 顯示采集數據的原數據。
★ 數據處理
· 遙測越限檢查
· 遙信變位處理
· 遙信取反
· 數據告警
· 數據存儲
· 事故追憶
· 實時拓撲分析
· 電壓合格率
★ 控制調節
· 支持對各種配電終端的遠程控制和調節，支持各種規約控制，包括101、104等，也支持IEC61850標準技術。
★ 事故追憶
· 追憶對象、追憶規?？膳渲?br />
· 追憶數據可通過界面進行反演
· 追憶數據可用于事故分析
★ 歷史數據存儲與管理
· 歷史數據主要存儲在關系數據庫服務器。歷史數據存儲模塊定時采集實時數據庫和應用數據庫的數據，進行統計、累計、積分等數據處理后存儲到關系庫中；保存的數據可用報表和畫面顯示。
· 支持雙機、雙網、雙數據歷史數據存儲，保證極高的可靠性
· 可以定義任何一個數據點的存儲周期。
· 存儲周期的修改可以在線完成。
· 支持多種數據類型和統計類型存儲。
· 歷史數據可以按歷史數據維護界面、修改。
· 歷史數據可以按月份備份到本地。
· 可以把本地數據再導入到系統數據庫中。
· 支持按曲線方式修改數據。支持曲線的拷貝與粘貼。
· 歷史數據的查詢處理納入統一的權限管理范疇
★ 可組態人機界面
· 支持各種電力元件的定制
· 支持各種表格、棒圖、餅圖的定制
· 支持帶電、失電動臺著色技術
· 通過人機接口子系統為操作員提供形象直觀的圖形化監視和操作界面。
· 提供統一的界面，在不同操作系統上的顯示、操作風格一致。
· 支持接線圖、工況圖、保護設備配置圖、遙測表、遙信表等畫面，支持以不同的畫面顯示所有測量信息。支持著色、動畫、閃爍及文字報警。支持歷史、實時趨勢曲線。支持棒圖、餅圖、數字表計等多種顯示方式。
· 在圖形編輯過程中，支持更改、回退、重做、拷貝、粘貼、拖拽、合并、拆分（屬性）操作。支持圖元的組合、解組、對齊、均勻分布、相同大小等排列操作。支持圖形的平移、縮放、導航（全局縮?。Ⅹ椦郏ň植糠糯螅┑裙δ?。
· 用戶可根據需要，靈活定義工程化的圖元模板，包括：基本圖元定義、電力圖元定義、圖元畫法定義、圖元連接點屬性定義、圖元狀態顯示定義。對于電力圖元模板，用戶還可以定義圖元模板的連接規則、有效性規則，如：不能連接類型、只能連接類型、只能首端規則、只能末端規則等。
· 系統支持菜單（包括可配置右鍵菜單、工具條）、熱點、樹形目錄等多種操作方式；支持通過畫面進行各種操作。
· 窗口系統及畫面顯示系統。
· 交互式操作管理。
· 趨勢曲線功能。
· 畫面的拷貝功能。
· 記事本功能。
· 報警功能。
· SVG圖形格式的支持
★ 報表
· 類excel操作模式。
· 兼容excel格式導入。
· 報表子系統可以非常方便地定義各種報表模板，靈活地生成日報、月報、年報。
· 報表中可顯示的數據包括：各種歷史采樣數據，如整點值、1 分鐘值、15 分鐘值、整點數據；各種統計值，如最大值、最小值、平均值、累加值、最大/最小值出現時間、峰谷平尖統計值、負荷率、合格率、網損分析；各種設備運行統計數據；各種歷史事件信息。
· 報表格式與MS Office Excel 文件完全兼容，并支持用戶二次開發。
· 支持所有報表的人工、定時、自動打印。
· 向用戶提供友好方便的報表參數管理、報表文件管理界面。
★ 安全管理：安全管理包括網絡安全、用戶權限控制等方面
· 在網絡安全方面：系統支持電力系統安全分區設置， 就系統本身而言，系統支持對關鍵主機設備、網絡設備、存儲設備進行相應的熱備份與冷備份，避免單點故障影響系統可靠性
· 在用戶權限控制方面：支持按節點、角色、用戶部署的分布式權限管理系統?？梢耘渲萌魏我粋€用戶，只能在指定的節點、以指定的角色、執行指定的權限， 管理具有嚴格的許可授權控制。
★ 操作票與程序化控制
· 圖形化智能開票系統，基于一次電網模型仿真。
· 立即重演培訓系統。
· 仿真執行驗證系統。
· 票執行和驗證一體化設計。
· 權限校驗。
· 自動化與半自動化執行程序化順控票
★ 一體化五防
· 在線式實時五防。
· 主站、子站、終端實時閉鎖互聯五防系統。
· 圖形化五防規則創建、仿真系統。
· 滿足IEC61131-3的規則系統。
· 分布式五防。
· 基于高速GOOSE技術的實時五防體系
★ 饋線自動化
· 基于子站的饋線自動化和終端自愈饋線自動化的結合。
· 有效減少重合閘次數。
· 縮短停電時間。
· 有效實時的固定定位技術。
· 在線報文式保護聯鎖確保動作具備選擇性
★ AM/FM/GIS
· 高效GIS平臺中間件，快速成圖。
· 設備資產管理。
· 設備實時運行狀態位置服務。
· 故障自動GIS定位。
· 全網負荷區域統計，著色標示。
· 基于GIS的故障標示服務
★ 自動抄表
· 多種抄表模式。
· 支持多種電度表規約。
· 電能損耗統計。
· 實時計費系統。
· 防竊電告警
★ 智能告警與分析決策
· 基于對全站設備對象信息建模的情況下，實現對全站告警信息進行分類告警、信號過濾，同時通過對變電站運行狀態進行實時的在線分析，自動報告變電站異常并提出故障處理指導，實現基于管理、檢修和實時運行一體化的告警系統。
★ 潮流計算
· 多種計算模型，適合配電網結構。
· 圖形化的實時仿真界面。
· 負荷轉供和調節。
· 自動適應運行方式變化。
· 實時電網拓撲跟蹤調節。
· 負荷分析，有效運行建議
★ 設備在線檢測與管理
· 設備管理與維護。
· 定期巡檢與告警。
· 有效檢測各種設備狀態，狀態檢修。
· 延長設備壽命周期，提高設備利用率。
· 異常告警與檢修決策建議
? 系統特點
★ 分布式實時數據庫技術，支持大容量數據實時采集處理。
★ 滿足IEC61131標準的PLC組態機制及實時PLC執行引擎。
★ 智能綜合通信自愈系統，確保通信穩定可靠。
★ 自動故障檢測，隔離和恢復供電（FDIR）。
★ 無功補償電容器的投切控制操作（VQC）。
★ 故障處理過程和故障追憶功能。
★ 實時五防檢測。

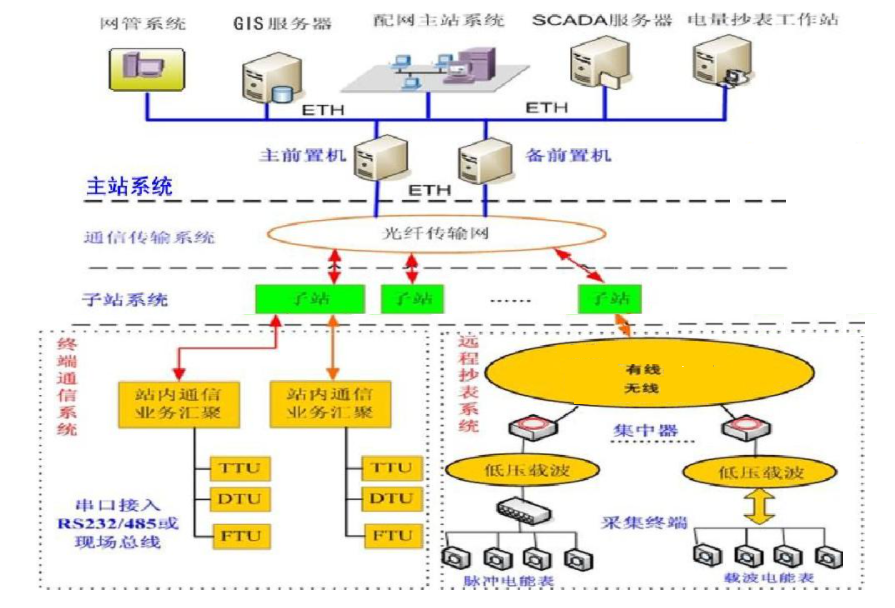

? 系統架構
